ZW10-12KV户外真空断路器

品牌东惠型号 ZW10-12 极数 3P 额定频率 50（Hz）灭弧方式真空断路器机械寿命 10000（万次）产品认证 ISO9001 ●概述 ●产品型号及含义 ZW10-12户外高压真空断路器(以下简称断路器)为额定电压12KV,三相交流50Hz的户外配电设备,主要用于农网,城网,铁道,矿山和港口等配电系统,特别适用于户外架空线路,开断,关合电力系统中的负荷电流,过载电流及短路电流,对电网进行切换和保护.

产品详情

灭弧方式	压缩空气断路器	额定频率	50（Hz）
极数	3P	型号	ZW10-12
品牌	东惠电气

品牌	东惠	型号	ZW10-12
极数	3P	额定频率	50（Hz）
灭弧方式	真空断路器	机械寿命	10000（万次）
产品认证	ISO9001

●概述

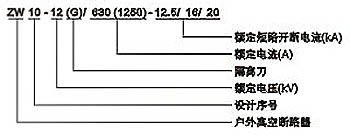

●产品型号及含义

ZW10-12户外高压真空断路器(以下简称断路器)为额定电压12KV,三相交流50Hz的户外配电设备,主要用于农网,城网,铁道,矿山和港口等配电系统,特别适用于户外架空线路,开断,关合电力系统中的负荷电流,过载电流及短路电流,对电网进行切换和保护.

●主要技术参数如表一

序号	项目	单位	参数
1	额定电压	KV	12
2	额定电流	A	630 1250
3	额定频率	Hz	50
4	额定短路开断电流	KA	12.5	16	20
5	额定峰值耐受电流(峰值)	KA	31.5	40	50
6	额定短时耐受电流(4S)	KA	12.5	16	20
7	额定短路关合电流(峰值)	KA	31.5	40	50
8	额定短路开断电流开断次数	次	30
9	机械寿命	次	10000
10	工频耐压(1min)	KV	42
11	雷电冲击耐受电压(峰值)	KV	75
12	二次回路1min工频耐压	KV	2
13	净重	Kg	150

注:当产品使用地点超过1000m时,绝缘水平应作修正.

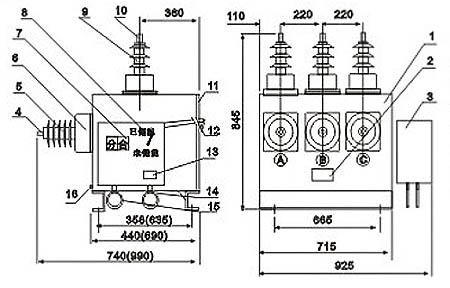

●外形图及外形尺寸

1.箱体
2.产品铭牌
3.操作机构
4.接线端子
5.绝缘导电杆
6.电力互感器
7.分合指针
8.储能指针
9.绝缘筒
10.接线端子
11.后盖板
12.储能摇柄
13.操作机构铭牌
14.手动合闸拉环
15.手动分闸拉环
16.接地螺栓
