一、概述

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护器。它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端。熔丝管由里层的消弧管和外层的环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，用以分、合负荷电流。

跌落式熔断器在正常运行时，熔断管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部分动触头失去拉力而下翻，锁紧机构释放熔丝管，迷乱丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

二、熔断器正常运行条件

1：环境温度：-40℃~+40℃；

2：相对湿度：日平均值不大于95%，月平均值不大于90%；

3：安装地点：海拔不超过1000m（高海拔不超过3000m）；

4：风速：不超过35m/s;

5:覆冰厚度：不大于200mm;

6:安装地点：应无火灾、爆炸危险、化学腐蚀及剧烈震动；

7：地震强度：不超过8级；

8：不适用于有燃烧或者爆炸危险的场所、有剧烈震动或冲击的场所、有导电、化学气体作用及严重污秽、盐雾地区。

三、结构简介

熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

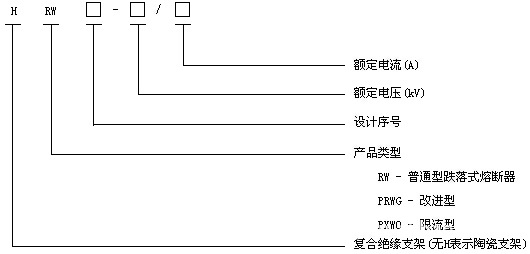

四、型号说明

五、主要技术参数
